Shell (1*1)/le coureur/Deux-plats froids moulent No.19014-B

  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
Lieu d'origine Le Vietnam
Nom de marque Chitwing
Certification ISO 9001:2015
Numéro de modèle Écouteur d'Overear
Quantité de commande min 1set
Prix Negotiable
Détails d'emballage Le moule est empaqueté avec une boîte en bois et placé sur une palette en bois.
Délai de livraison 30 - jour (s)
Conditions de paiement L/C, T/T
Capacité d'approvisionnement 180 ensemble/mois

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de produit Moulage par injection simple de cavité Taille 400 X.400 X 386mm
Tonnage d'IMM 180 (T) Poids de moule 390 (KILOGRAMME)
Norme LKM Glissière 1
Poussoir 8 Logiciel de conception 3D-UG 4,0/2D-CAD
La vie de moule 500000 tirs
Surligner

Moule bidisque de Shell 1x1

,

Moule bidisque de cavité simple

,

Tirs simples du moulage par injection de cavité 500K
Laisser un message
Description de produit

Shell transparent (1*1)

No.19014-B

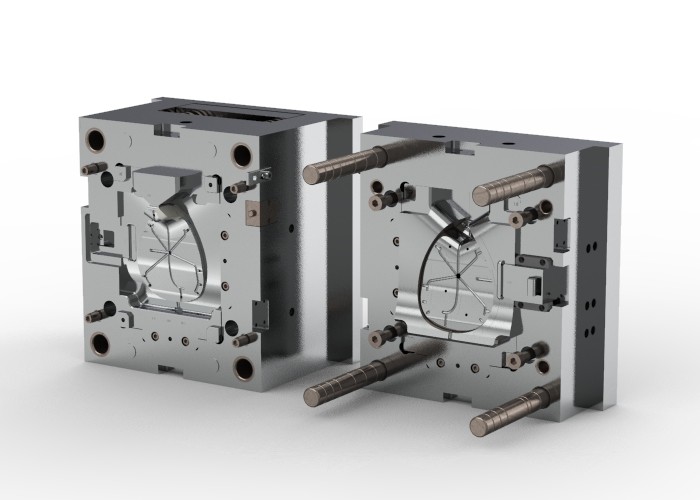

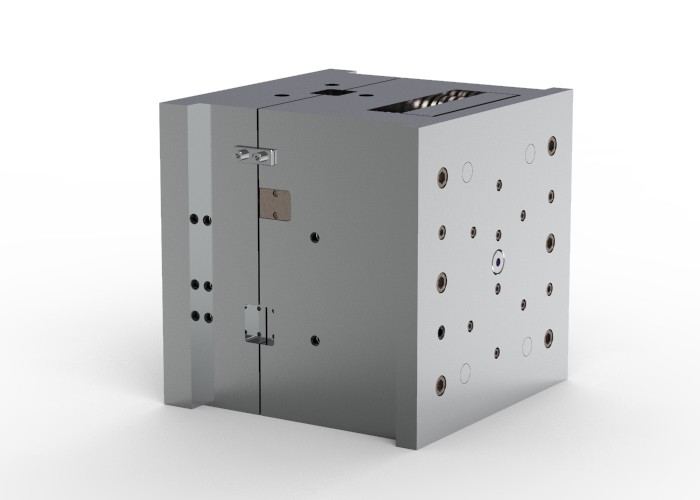

Ce moule est construit sur une base de moule GCI3540.90120100 standard et suit la norme de moule de LKM.

Il a une longueur de 400mm, une largeur de 400mm, et une taille de 386mm. En plus, les caractéristiques de moule

1 glissière et 8 poussoirs. La conception du moule tient compte de la production des parties de haute qualité avec

recision et exactitude.


La construction robuste et l'adhérence du moule aux standards de l'industrie le rendent idéal pour un éventail

des applications. La configuration de 1 glissière et de 8 aides de poussoirs réaliser des formes complexes de partie et

fonctions, améliorant l'efficacité de production.



Shell (1*1)/le coureur/Deux-plats froids moulent No.19014-B 0

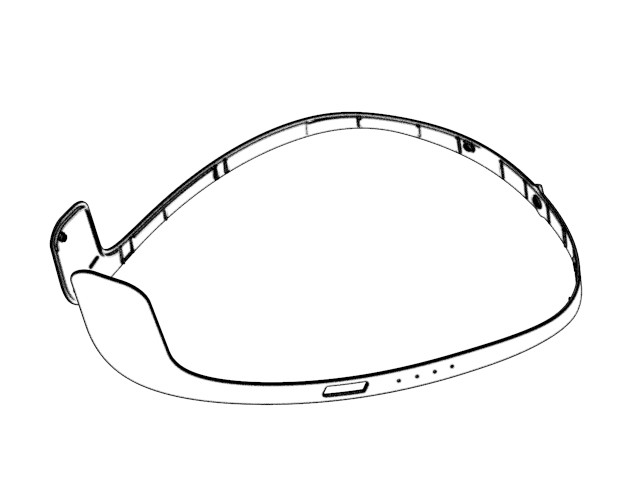

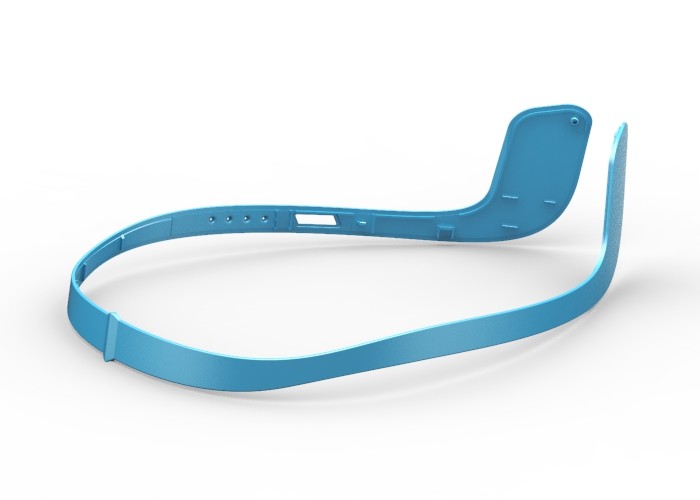

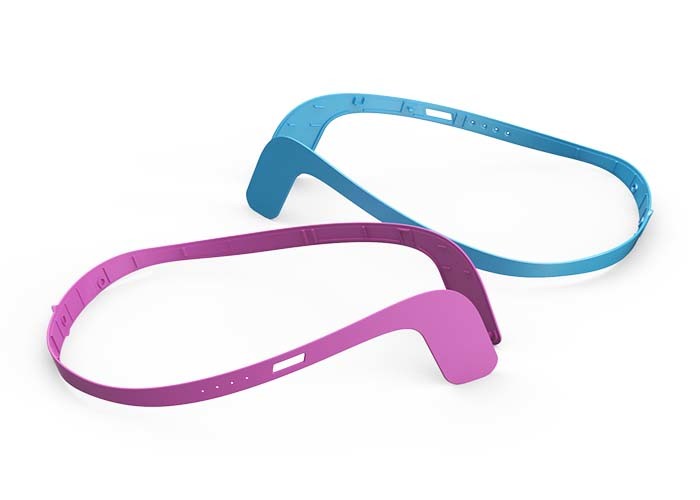

Le poids net du moule est 390kg ; le tonnage d'IMM est 180T ; le matériel de pièce est PC ; la taille de pièce est

130,92 x 165,60 x 62.06mm, et le poids net de la partie est au sujet de 10g



Le moule est développé par Chitwing (conçu et construit)



Shell (1*1)/le coureur/Deux-plats froids moulent No.19014-B 1Shell (1*1)/le coureur/Deux-plats froids moulent No.19014-B 2



  Finition extérieure   Miroir EDM VDI 10#
  Acier de cavité et de noyau   Durcissez (1*1/S136)









Shell (1*1)/le coureur/Deux-plats froids moulent No.19014-B 3

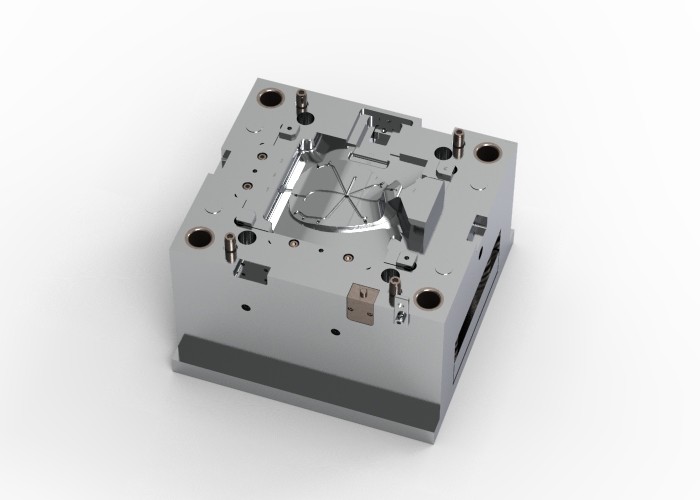

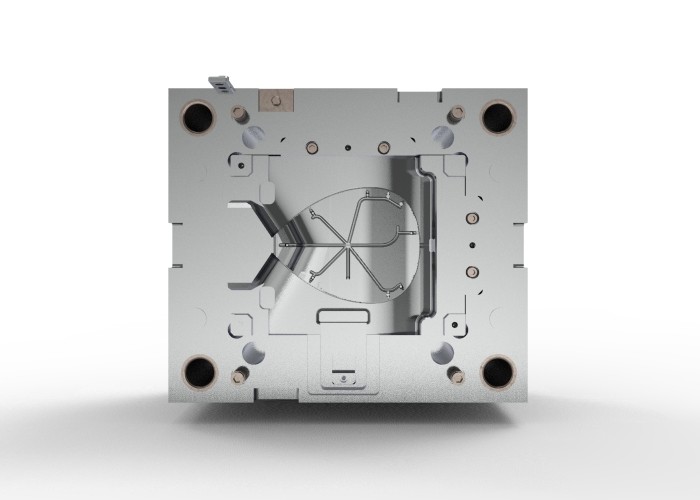

Selon la condition rentable et la demande du développement de masse à bas pris,

le moule est conçu avec la structure de deux-plats, porte latérale (la porte de point de goupille tourne pour dégrossir porte).

Un miroir extérieur EDM avec VDI 10#, et durcissent la cavité et le noyau, de sorte que le moule ait

une surface plus douce, une dureté plus élevée, et une meilleure représentation de anti-port, une vie d'outil jusqu'à

tirs 500K, durée de cycle courte et lingot froid réduit au minimum de répondre aux besoins de la production en série
